模具钢 1.2316 产品详情
一、产品概述
1.2316（德标X36CrMo17）是高纯净、高耐腐蚀、高抛光性塑胶模具钢，执行EN ISO 4957标准，对应美标420Mod、国标3Cr17Mo。该钢采用真空精炼+电渣重熔工艺，组织均匀纯净，具备优异耐腐蚀性、镜面抛光性、耐磨性与尺寸稳定性，专为高要求透明件、耐腐蚀塑胶模具设计，是高端镜面模具首选材料。
二、核心参数
1. 化学成分（质量分数，%）
| 元素 | C | Si | Mn | Cr | Mo | P | S |
|---|---|---|---|---|---|---|---|
| 标准范围 | 0.35~0.42 | ≤0.60 | ≤0.60 | 15.50~17.50 | 0.80~1.20 | ≤0.025 | ≤0.002 |
| 作用 | 提升硬度与耐磨性 | 脱氧、改善加工性 | 稳定基体组织 | 形成钝化膜，超强耐蚀 | 提高淬透性与韧性 | 严控杂质，降低脆性 | 超低硫，保障镜面效果 |
2. 力学性能（淬火+回火态，典型值）
- 硬度：退火态 ≤240 HBW；预硬态 HRC 30~35；淬火回火态 HRC 50~54
- 抗拉强度：室温 1300~1500 MPa
- 屈服强度：室温 1100~1300 MPa
- 冲击韧性：室温 18~25 J/cm²
- 抛光性能：可抛至 Ra≤0.015μm 超镜面效果
3. 热物理性能
- 密度：7.80 g/cm³
- 热导率（20℃）：22 W/(m·K)
- 线膨胀系数（20~100℃）：10.8×10⁻⁶ /℃
- 淬透性：大截面均匀硬化，热处理变形极小
三、产品特性
- 超强耐腐蚀性：高铬+钼合金化，耐潮湿、耐酸碱、耐PVC/PP/ABS等腐蚀性塑料，模具不易生锈。
- 超镜面抛光性能：材质纯净无夹杂物，可轻松达到光学级镜面，无麻点、无橘皮，适配透明产品。
- 优良韧性与耐磨性：硬度与韧性平衡，模具不易崩角、磨损，使用寿命远超普通不锈钢。
- 热处理微变形：尺寸稳定性极佳，适合高精度、复杂型腔模具，减少后期修模成本。
- 良好焊接与加工性：退火态易切削，可焊接修补，适配量产与维修需求。
四、推荐热处理工艺
1. 退火（软化处理）
- 加热：780~840℃，保温2~4小时
- 冷却：随炉缓冷至500℃以下出炉空冷
- 硬度：≤240 HBW
2. 淬火（强化处理）
- 预热：600~700℃
- 加热：1000~1050℃
- 冷却：油冷/气淬
- 淬火硬度：≥HRC 54
3. 回火（稳定组织）
- 温度：200~300℃，保温2~3小时
- 次数：1~2次
- 最终硬度：HRC 50~54
五、典型应用领域
- 光学镜面模具：透明亚克力、PC、PMMA、医疗光学产品模具
- 耐腐蚀模具：PVC、PP、PET、阻燃塑料模具
- 医疗/食品模具：医疗耗材、食品接触级产品模具
- 高端外观件模具：化妆品外壳、电子高光产品、精密连接器模具
- 高要求模具配件：镶件、型腔、喷嘴、顶针
六、规格与供货状态

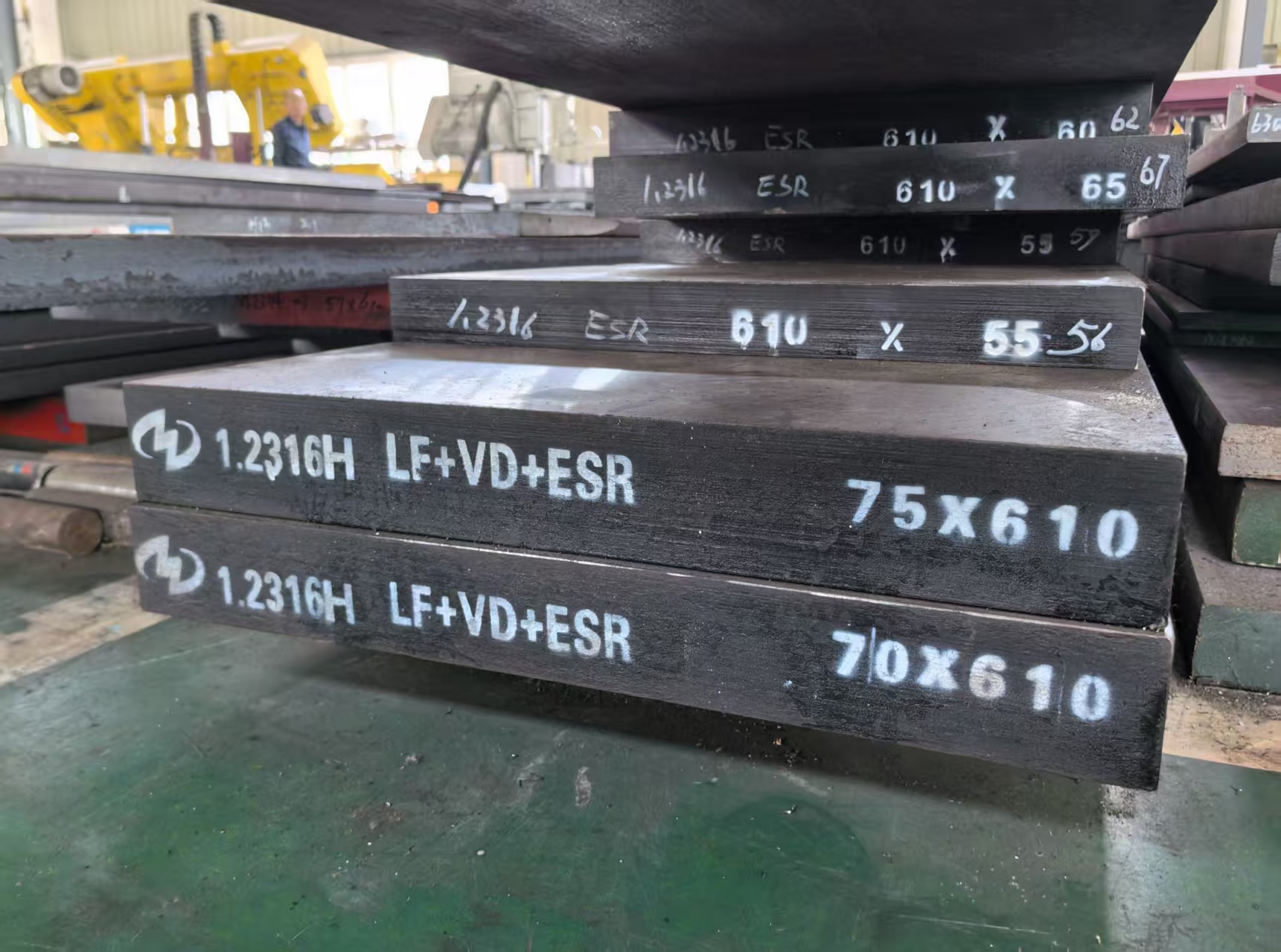

- 规格：圆钢 Φ20~Φ400mm；板材厚度10~300mm；锻件、扁钢
- 供货状态：退火态、预硬态（HRC30~35）、ESR电渣重熔超纯净态
七、质量保证
- 执行EN ISO 4957国际标准
- 每批次提供化学成分、硬度、超声波探伤报告
- 真空精炼+电渣重熔，确保高纯净、高镜面、高寿命
