模具钢 1.2738 产品详情
一、产品概述
1.2738为德标预硬塑胶模具钢，执行EN ISO 4957标准，是在1.2311基础上添加镍元素改良升级材质，出厂调质预硬。钢材纯净度高、大截面硬度均匀，兼具优良抛光、晒纹、焊接性能，韧性优于普通718，适合大中型高光外观塑胶模具，是中高端预硬模常用牌号。
二、核心参数
1. 化学成分（质量分数，%）
| 元素 | C | Si | Mn | Cr | Ni | Mo | P | S |
|---|---|---|---|---|---|---|---|---|
| 标准范围 | 0.30~0.40 | 0.20~0.40 | 1.00~1.60 | 1.50~2.00 | 0.80~1.20 | 0.20~0.35 | ≤0.025 | ≤0.005 |
| 作用 | 保证基体强度与基础硬度 | 细化组织，提升材质致密性 | 改善淬透性，均衡大模块硬度 | 提升耐磨、抛光与抗氧化性能 | 大幅提升韧性，减少厚板开裂倾向 | 提升回火稳定性，降低热处理变形 | 严控杂质，避免抛光针孔缺陷 | 超低硫，保障镜面与蚀纹品质 |
2. 力学性能（预硬态，典型值）
硬度：退火态 ≤225 HBW；出厂预硬 HRC 30~35
抗拉强度：室温 1000~1100 MPa
屈服强度：室温 850~950 MPa
冲击韧性：室温 ≥65 J/cm²，厚料抗崩裂性能优异
抛光性能：可精抛高光镜面，晒纹纹理均匀无色差
3. 热物理性能
密度：7.85 g/cm³
热导率（20℃）：35 W/(m·K)
线膨胀系数（20~100℃）：11.2×10⁻⁶ /℃
淬透性：大厚度模块表里硬度差小，无局部软点
三、产品特性
预硬出厂免淬火：原厂调质到位，直接开粗精加工，省去热处理工序，缩短制模周期。
厚板韧性优异：镍元素加持，大厚度板材不易开裂，适合大型复杂型腔模具。
高光抛光稳定：低杂质冶炼，抛光无麻点针孔，可满足中高档外观件镜面需求。
蚀花晒纹优良：组织均匀致密，纹理深浅一致，适合精细晒纹产品。
焊补性能出众：焊后不易开裂凹陷，抛光无痕，模具维修便捷。
切削加工顺畅：硬度适中，刀具损耗低，精加工表面光洁度优良。
四、推荐热处理工艺
1. 退火（软化处理）
加热：780~820℃，保温2~3小时
冷却：随炉缓冷至500℃以下出炉空冷
退火硬度：≤225 HBW
2. 淬火（二次硬化）
预热：650~700℃充分预热
加热：860~900℃，保温充分奥氏体化
冷却：油冷/气淬
淬火硬度：HRC 50~53
3. 回火（稳定组织）
温度：530~590℃，保温2~3小时
次数：1~2次回火
最终硬度：HRC30~38，按需调整回火温度
五、典型应用领域
大型塑胶模具：汽车内饰件、大型家电壳体、洗衣机外壳注塑模具
中高端外观模具：化妆品外壳、日用品高光件、精细晒纹塑胶模具
厚壁大件模具：大型壳体、周转件、厚胶位注塑模具
模具配件：大型模架、型腔镶件、滑块、行位零件
吹塑、挤出成型模具及精密工装治具
六、规格与供货状态

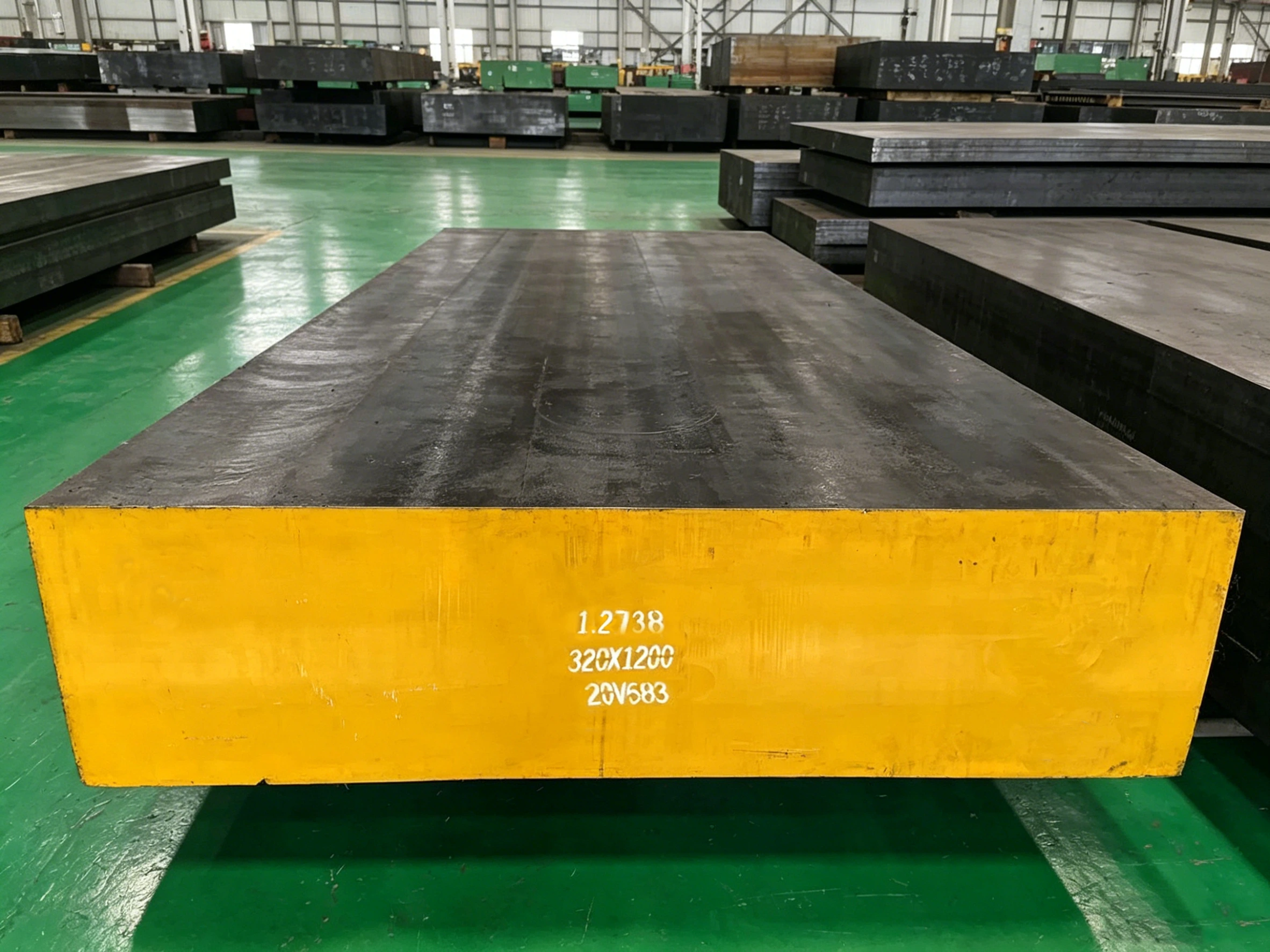

规格：圆钢 Φ20~Φ500mm；板材厚度10~400mm；扁钢、大型锻打模块，可定尺切割精磨
供货状态：预硬HRC30~35、退火黑皮、剥皮、磨光、精板、ESR电渣精炼料
七、质量保证
执行EN ISO4957德标生产，成分管控严格，整料硬度均匀稳定
每批次附带材质证书、硬度报告、超声波探伤报告
可选电渣重熔工艺，进一步提升纯净度，抛光与使用寿命更优
